Mon Macbook Pro de 2016 commence à se faire vieux, il était temps de le remplacer par un Mac Studio M2 Ultra… (légèrement overkill, on est d’accord, mais ce n’est pas le sujet…), c’est une machine qui prend un peu de place sur le bureau, et je n’aime pas avoir des câbles qui trainent, j’ai donc décidé de le fixer sous le bureau.
Après quelques recherches, je suis tombé sur des solutions de fixation en PLA (imprimé en 3D) sur Etsy, pas super convaincu par la solidité de la chose, j’ai décidé de me lancer dans la conception d’un support en acier.
Conception
J’ai commencé par mesurer les dimensions du Mac Studio, et j’ai dessiné un premier prototype sur papier pour me faire une idée de ce que je voulais.

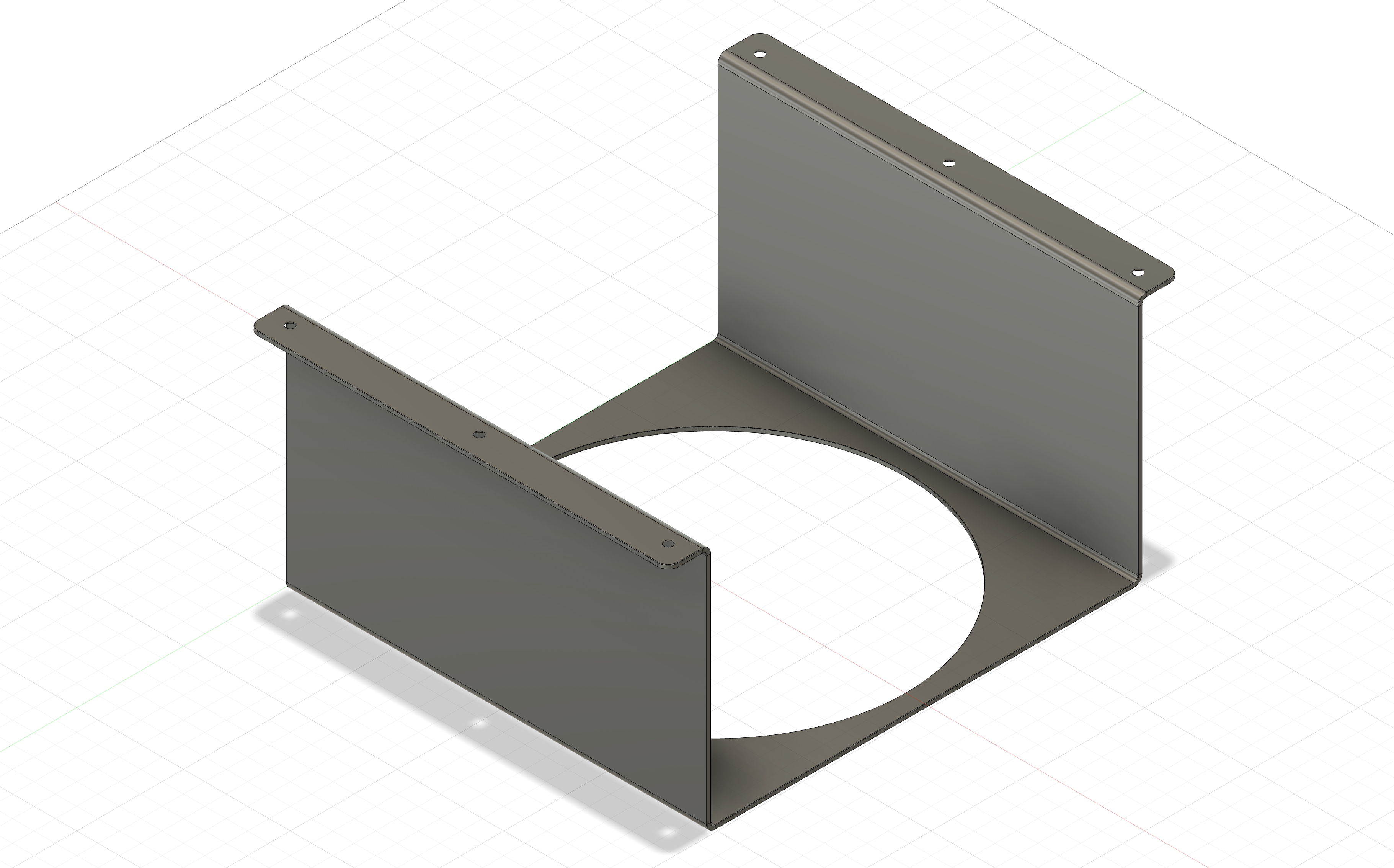

Une fois le prototype validé, j’ai modélisé le support sur Fusion 360, je suis partie sur de la tôle de 2 mm.
Fusion 360 est un logiciel de CAO (Conception Assistée par Ordinateur) qui permet de modéliser des objets en 3D, il est gratuit pour un usage personnel, par contre, je trouve qu’il est super lourd à faire tourner sur mon Mac Studio (il utilise Rosetta 2 pour tournée, c’est surement pour ça).

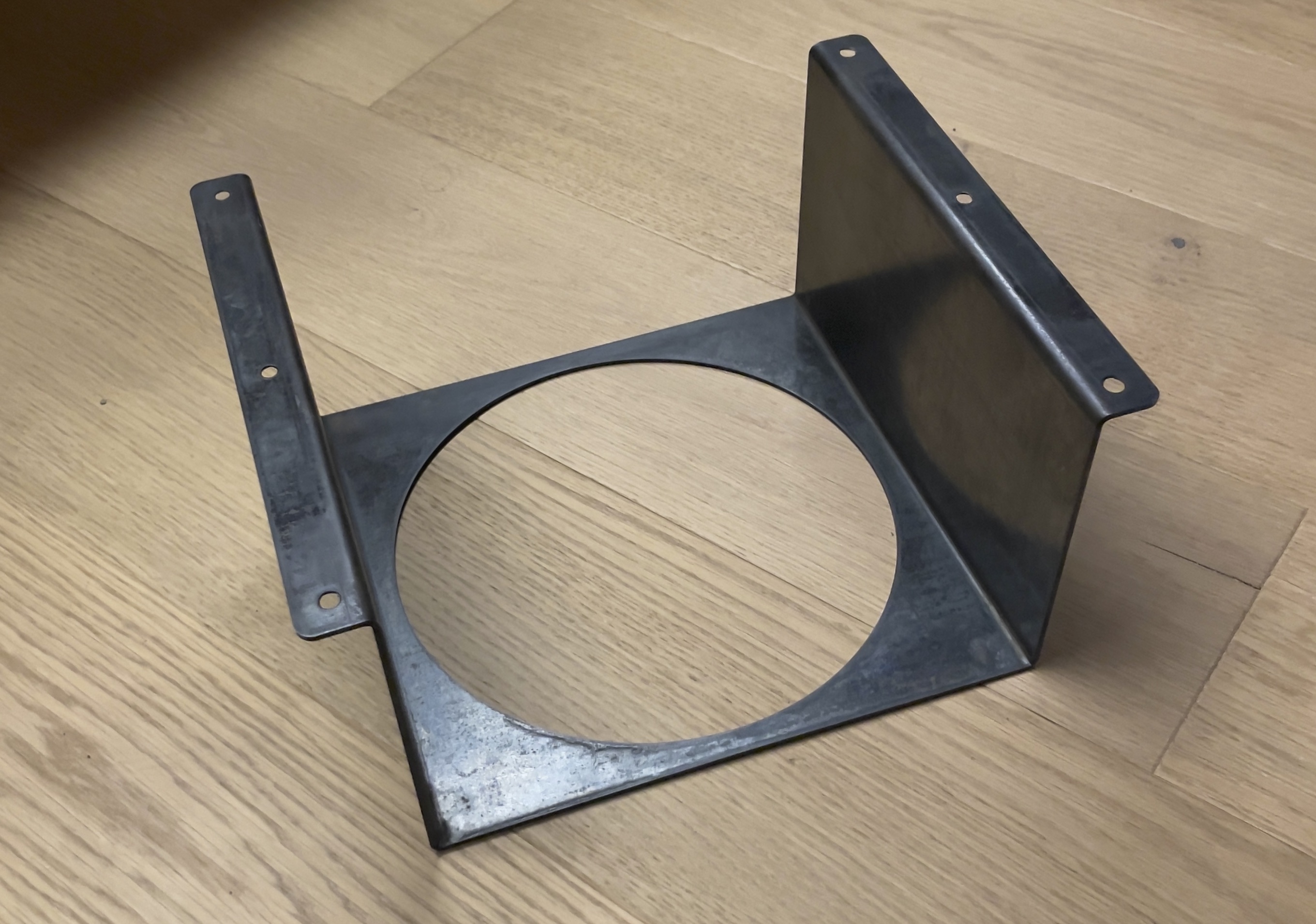

Fabrication

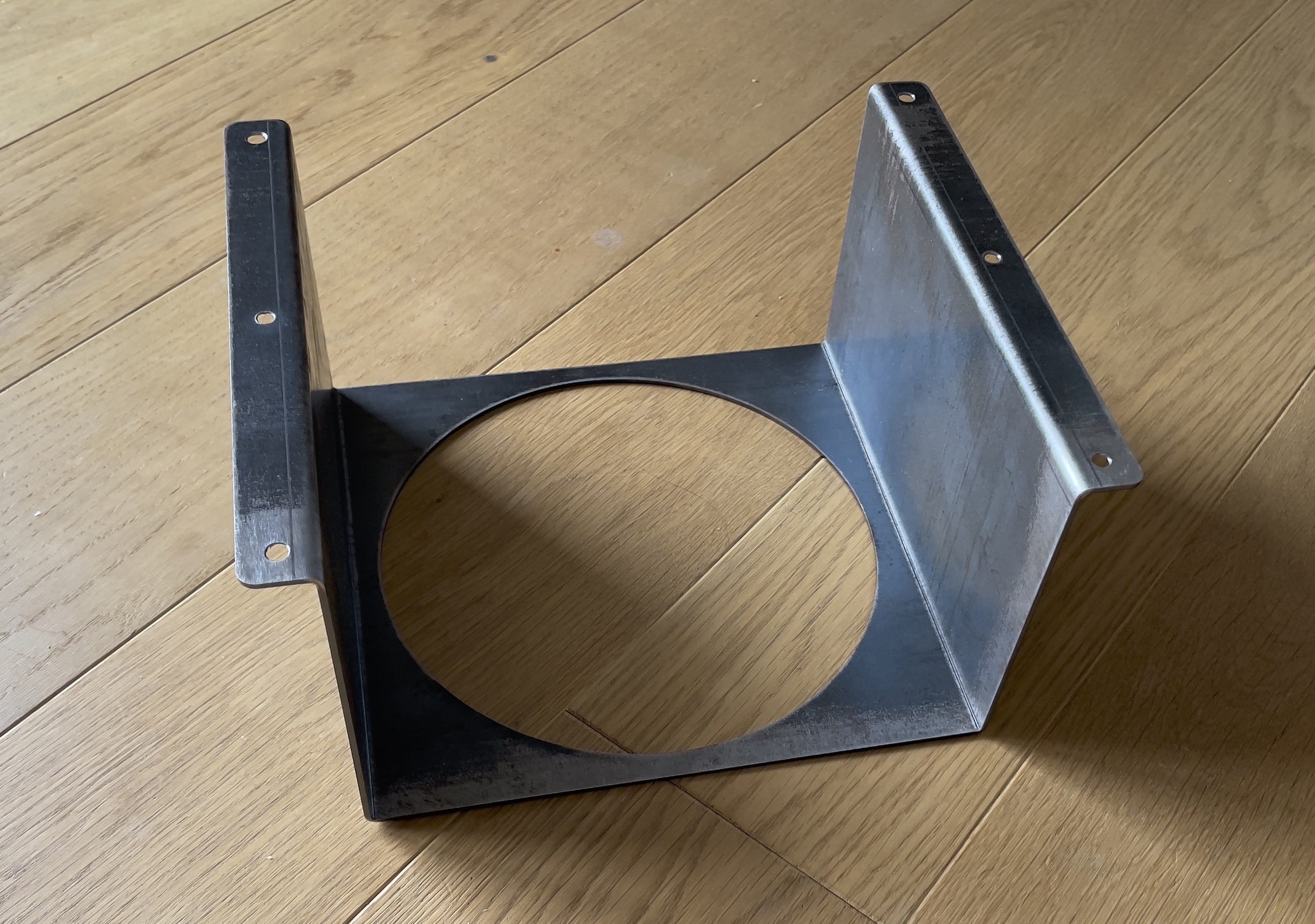

Pour la fabrication, je n’étais pas équipé pour faire ça, il m’aurait fallu une machine à découper au laser, ou une CNC et une plieuse, j’ai donc fait appel à une entreprise spécialisée dans ce domaine, BGTI à l’Union, près de Toulouse.
Le traitement de l’acier
Pour le traitement de l’acier, j’ai encore utilisé de l’hématite, ça donne un style canon de fusil.
Je ne me suis pas pris la tête, je n’ai même pas décapé l’acier, j’ai juste appliqué l’hématite avec un tissu, rincé à l’eau, et j’ai passé une huile anti-oxydante pour protéger l’acier.

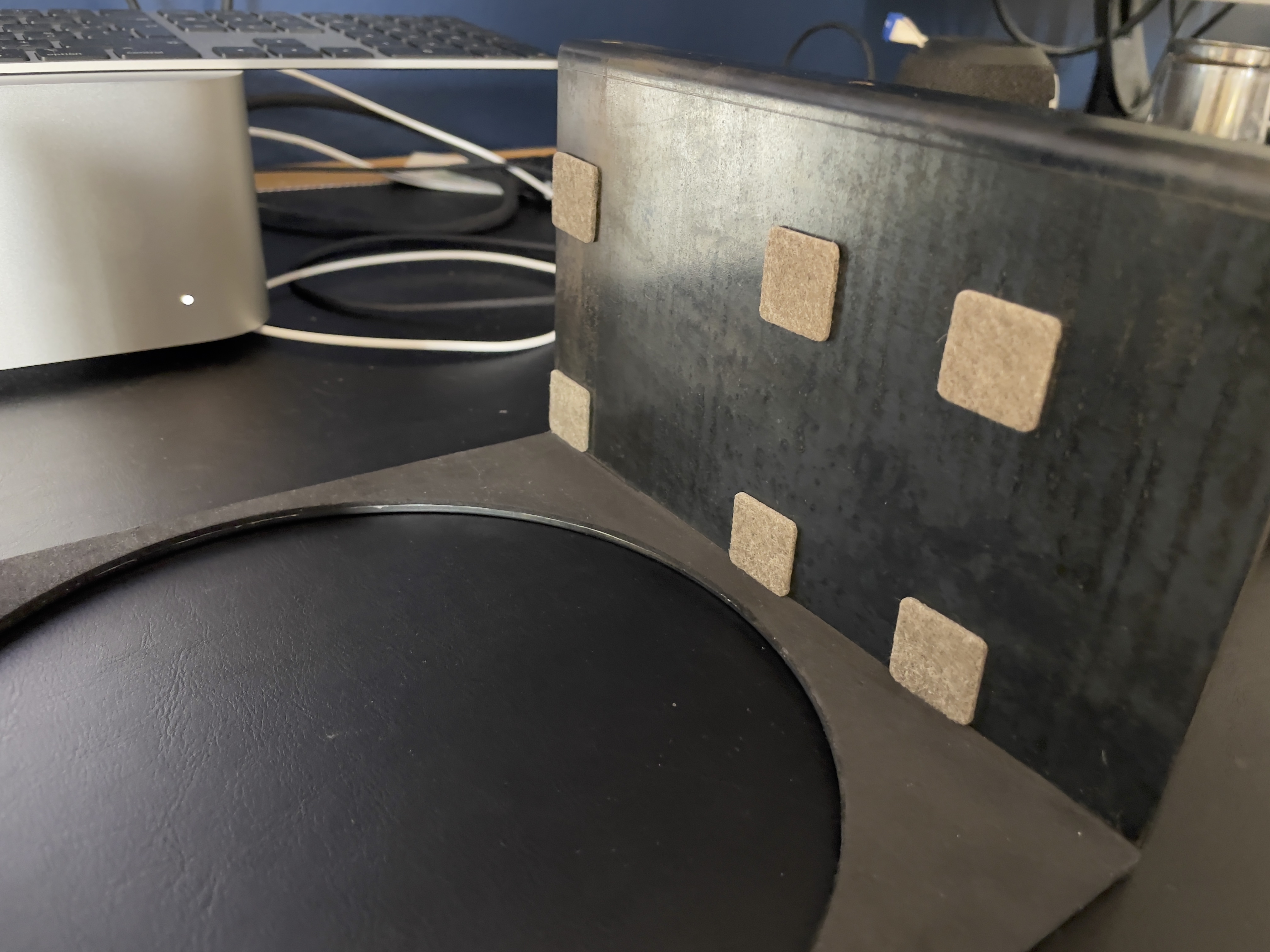

Pose des mousses de protection

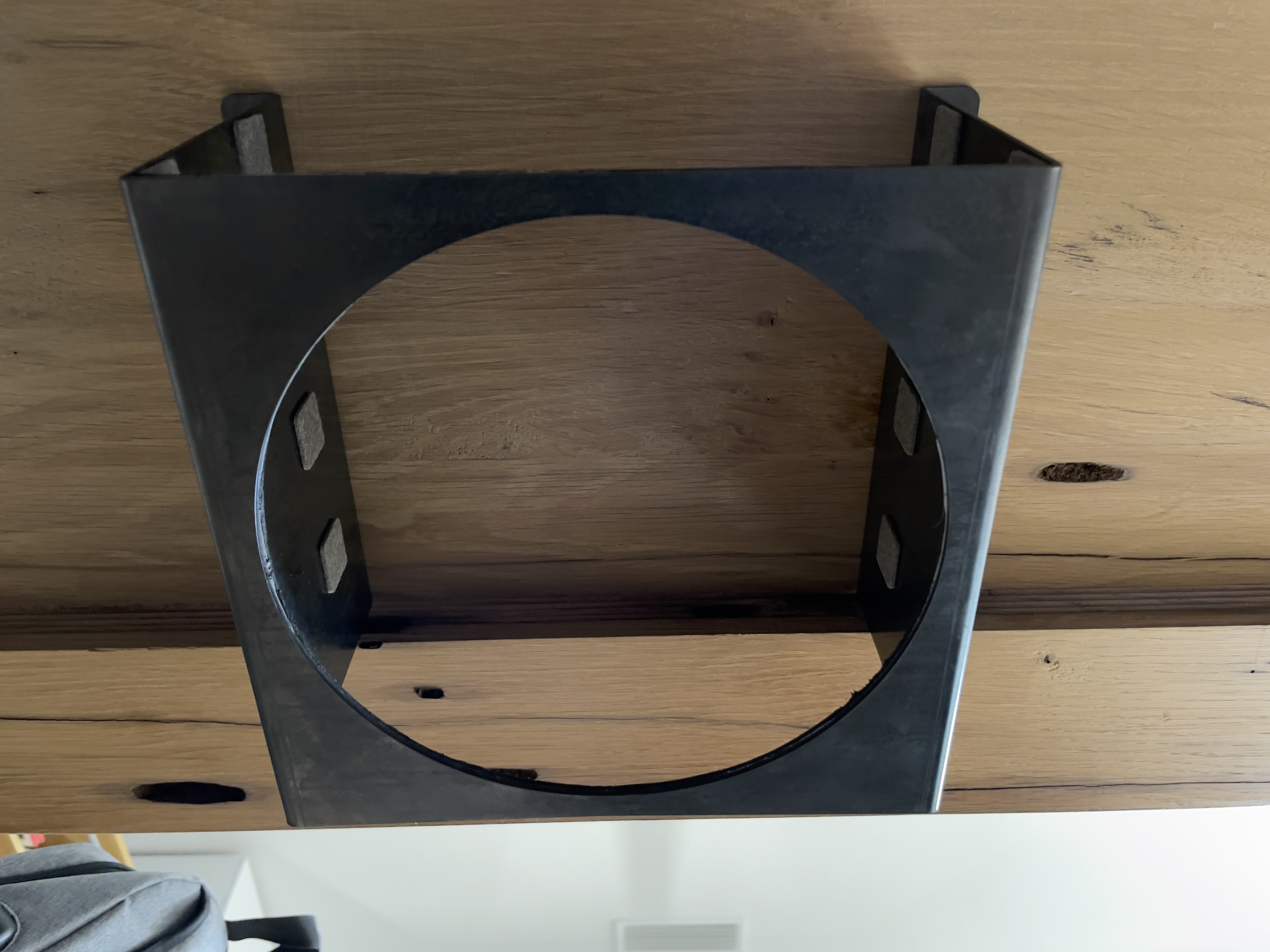

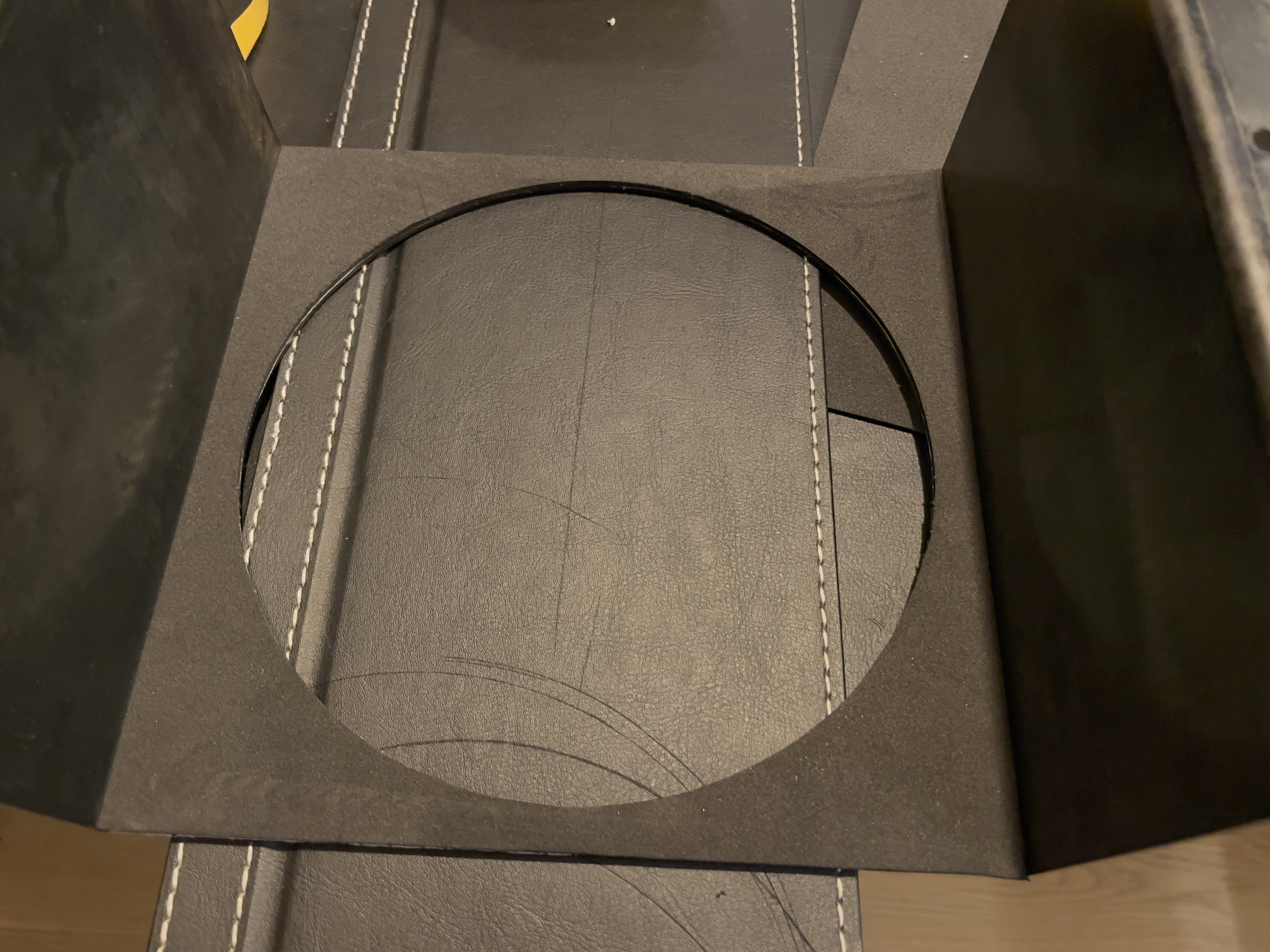

J’ai mis une mousse en caoutchouc sur le support pour protéger le Mac Studio, et des patins en feutre sur le côté pour éviter que le Mac Studio frotte contre l’acier.
Je vous l’accorde ce n’est pas super esthétique, mais ça fait le job, j’ai fait une erreur de conception, j’aurais dû mettre plus de marge entre le support et le Mac Studio, pour pouvoir mettre la même mousse que celle du fond.

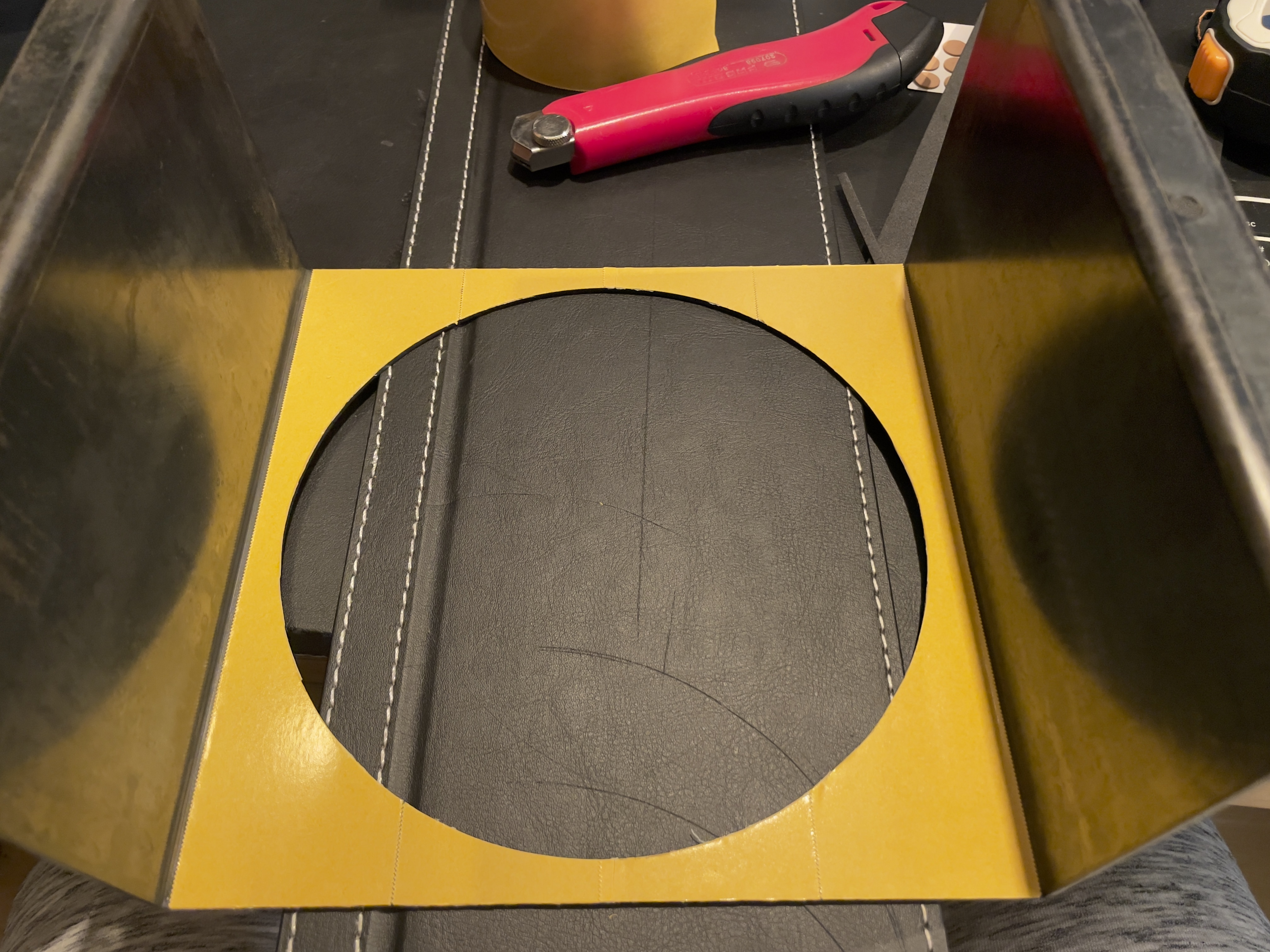

J’ai fixé ça avec du scotch double-face, je n’ai pas trouvé mieux pour le moment.

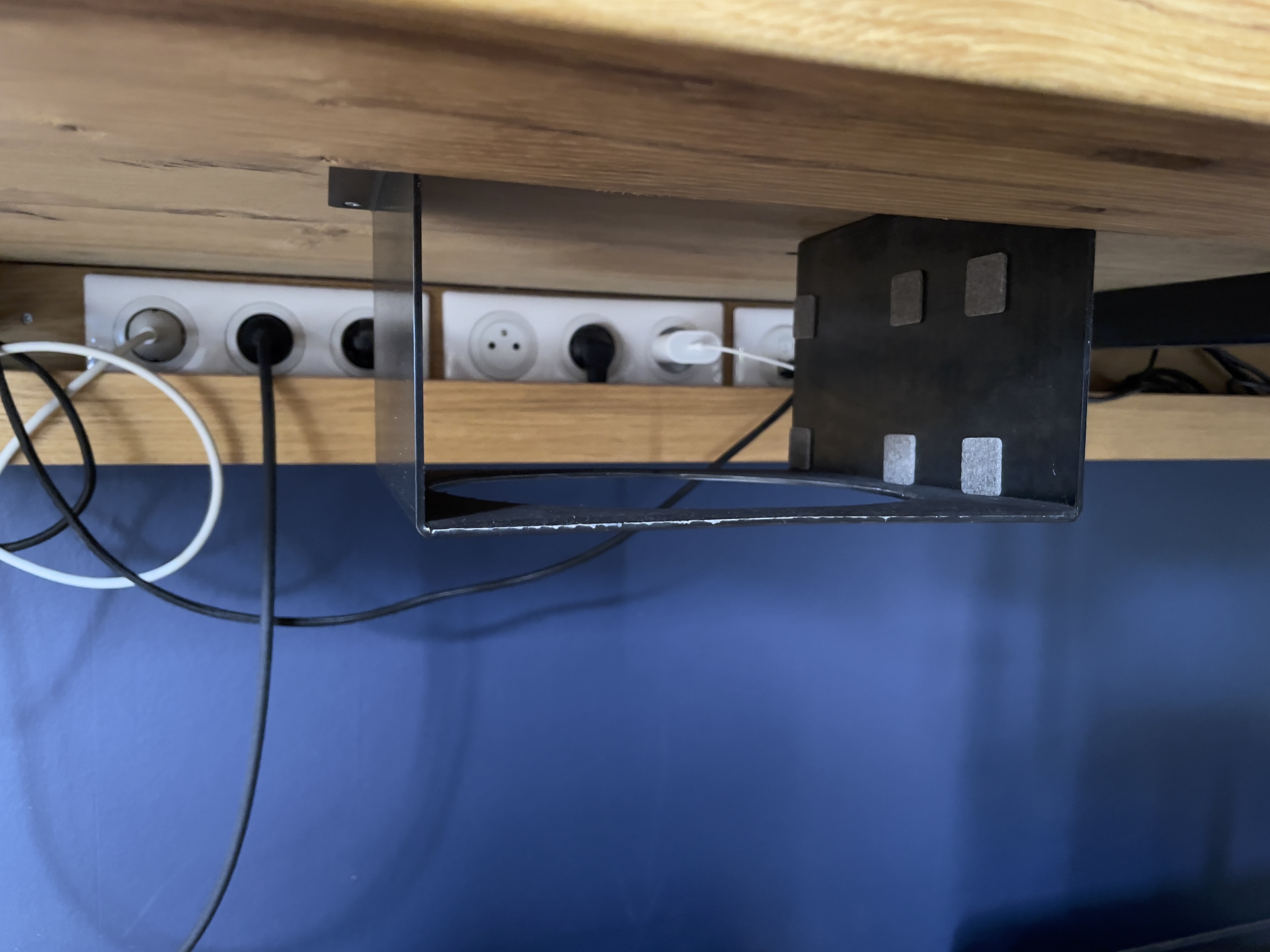

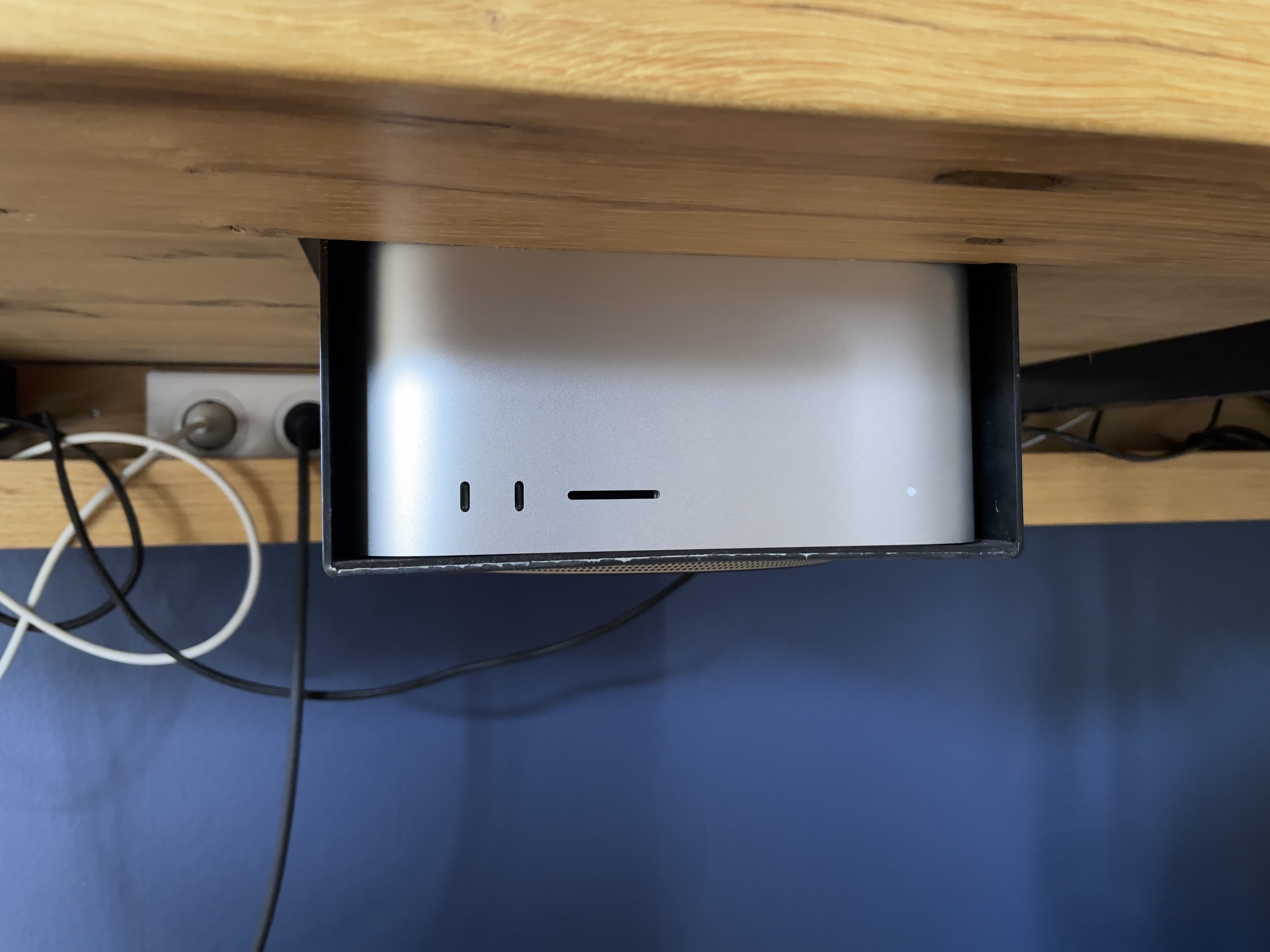

Fixation

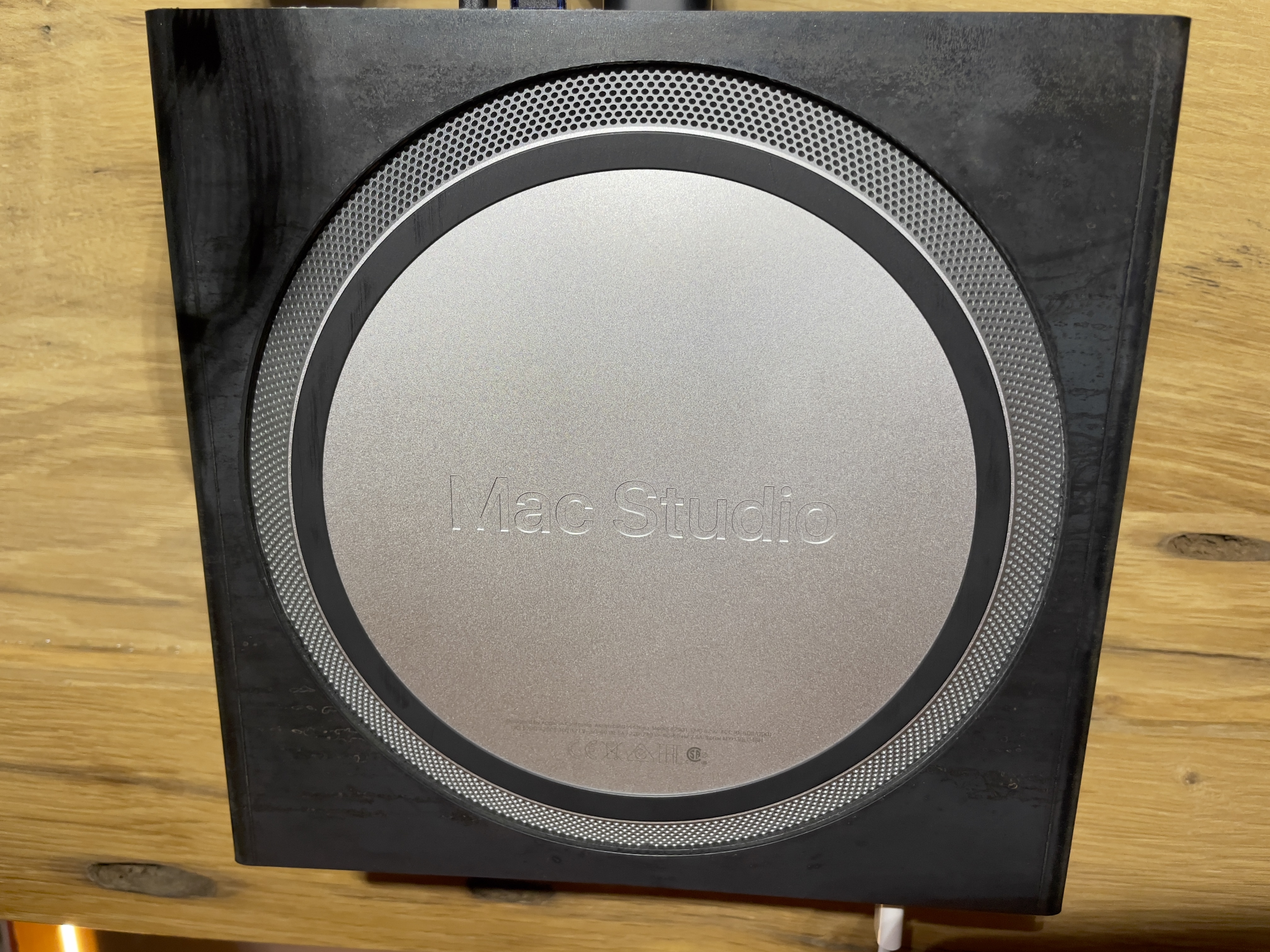

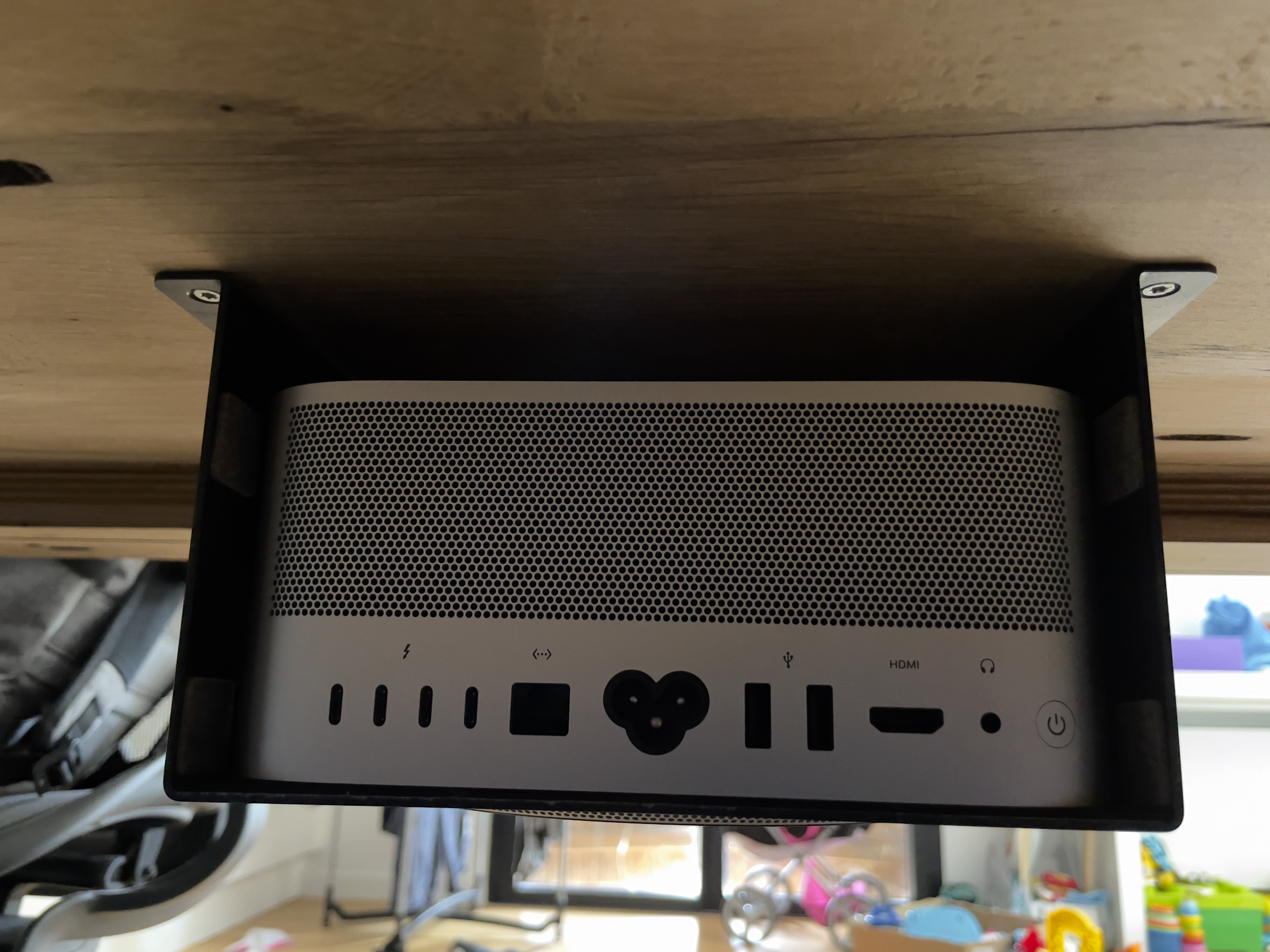

Mon bureau est en chêne massif, du coup pour le fixer c’était facile, 6 vis à bois 3,5 x 16 sa suffi largement pour supporter le poids du Mac Studio.
Pour tester, je me suis allongé sous le bureau, et j’ai tiré dessus pour me soulever, ça ne bouge pas d’un poil.
Conclusion

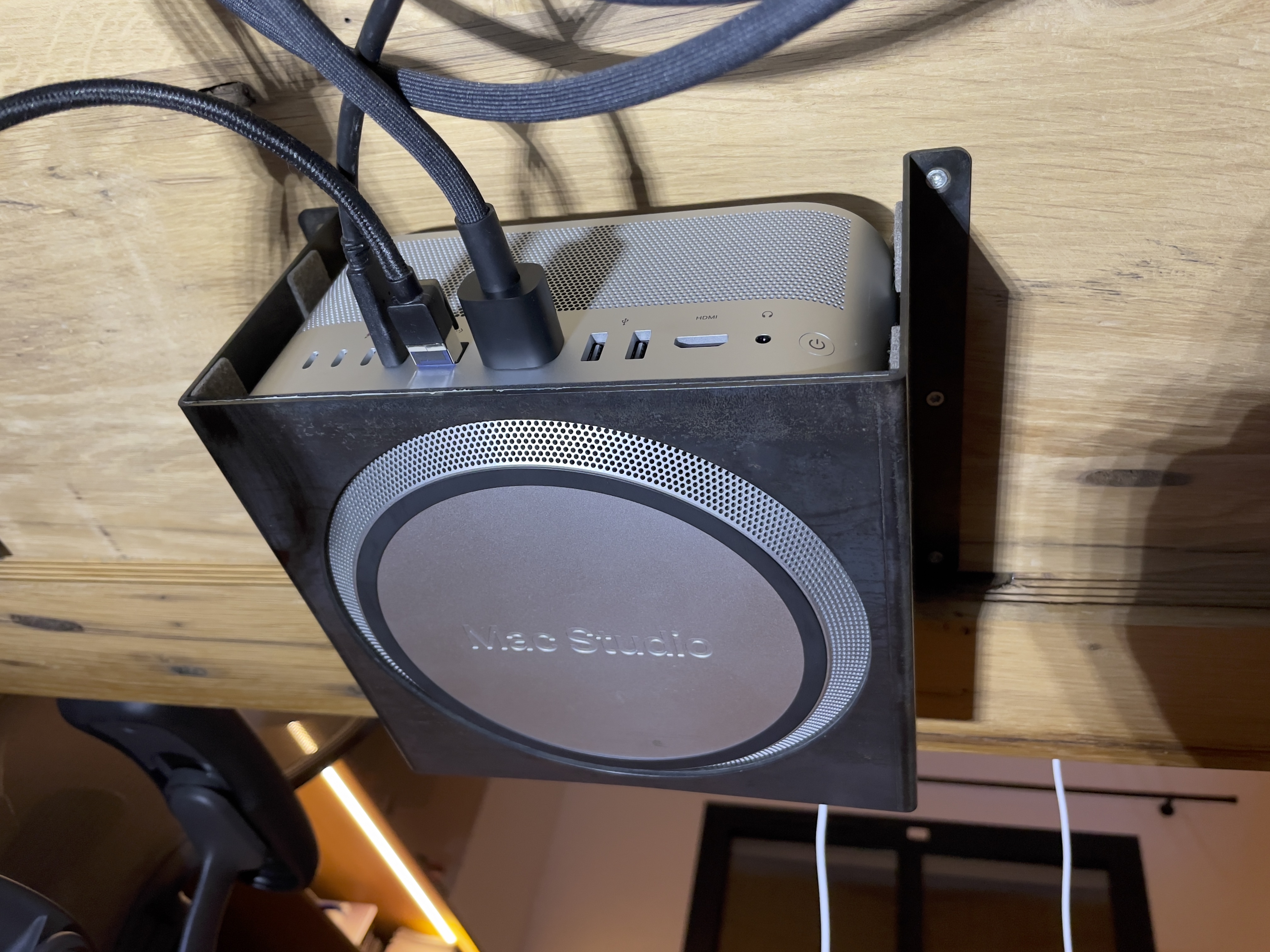

Je suis super content du résultat, bon, il y a quelques défauts, mais le résultat est correct, et surtout ça fait le job.
Il faudrait que je réfléchisse à faire du câble management, pour le moment, j’ai attaché ça avec des sangles velcro, mais ce n’est pas super propre.
Ce projet m’a pris environ 7 heures (prise en main de Fusion 360 compris), et m’a couté moins de 70 €
Je pense que je ferais une version 2, avec un peu plus de marge entre le support et le Mac Studio pour pouvoir avoir la même mousse de protection sur les côtés.
Plan 3D
Voici le lien pour télécharger le plan 3D.
